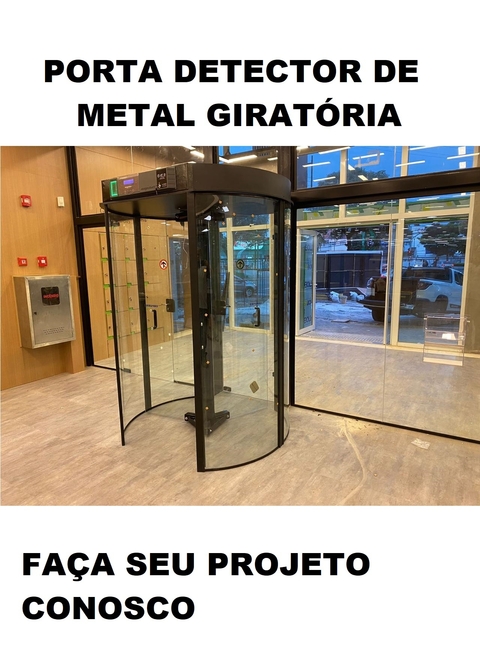

A Porta Roma, de Metais da ATTO possui as seguintes características:
Estrutura em aço reforçado com pintura eletrostática.
Perfis emborrachados para fixação dos vidros.
Mecanismo com sistema de amortecimento, anti-retorno e ajuste de
posicionamento, freio duplo.
Sistema bi-volt com nobreak (autonomia 240 min)
Sistema luminoso em barra de led, indicador de metais em 8 zonas no vão de
entrada.
Conjunto composto por três vidros temperados de 10mm, auto-portantes
montados a 120° e fixados a um eixo central girante.
Vidros fixos Curvos 10mm.
Detector de metal Microprocessado.
8 zonas de detecção.
Detecção somente na entrada do usuário.
Painel com teclado e display programável, chave liga/desliga e aviso luminoso
de uso de rede elétrica e nobreak.
Retificador flutuante integrado no detecto.r
Receptor com controle remoto integrado no detector.
Sistema de travamento automático.
Fechadura tetra para trancar o equipamento.
O equipamento é composto por um sistema de detecção em diagonal, com
campo magnético gerado a partir do centro até uma coluna de entrada (vide
fig. 1), a PGDM é capaz de proporcionar mais segurança e conforto aos
clientes e funcionários da agência.
O sistema de detecção em diagonal garante a detecção no momento em que
se esta entrando na agência, evitando assim que armas ou outros objetos
sejam conduzidos até o interior da agência, mas no entanto elimina os
travamentos indesejados causados pelos clientes que estão saindo da
agência, garantindo assim um fluxo de passgem acima dos sistemas
convencionais e com muito mais conforto ao usuário e segurança para o
vigilante (vide fig. 2).
Gravador de voz, com modulo de gravação.
Interfone.
Resistência a interferências eletromagnéticas externas
Adaptabilidade a estruturas preexistentes.
Elevada capacidade de discriminação entre diferentes metais.
Interceptação uniforme em toda a área do detector.
Alimentação em 110/127/220Vca
Sistema de travamento por solenoide 24v.
Programação protegida por senha de acesso.
Operação unidirecional, seletiva e exclusiva impedindo o destravamento da
porta através de acionadores remotos ordinários.
As dimensões básicas são apresentadas na figura abaixo.
Composta por 3 (três) folhas de vidro temperado10mm com puxadores
individuais.
O conjunto de folhas giratórias é fixo a um eixo central que gira apoiado em
dois rolamentos, o inferior cônico de roletes (auto-ajustáveis) e o superior
cilíndrico de esferas blindado.
A porta giratória possui ainda um sistema de parada definida, que tem por
finalidade facilitar a entrada e saída de usuários, outro acessório importante é
o sistema de frenagem que permite ajustar a velocidade de rotação das
folhas giratórias, tornando assim seu uso confortável e seguro.
Cada folha giratória recebe ainda um adesivo de “mão-de-direção” e um outro
de “empurre”, fixado nos puxadores.
Confeccionada em Policarbonato transparente, com espessura de mínima de
6mm.
O vidro onde será instalada a caixa de passagem de massas metálicas deverá
ter uma abertura retangular com dimensão horizontal de 400mm e dimensão
vertical de 300mm. A parte inferior desta abertura retangular situa-se a
1050mm do piso.
As bobinas é responsável pela geração do campo magnético, princípio de
funcionamento de todos detectores de metais, o que diferencia seu
funcionamento dos demais é a uniformidade do campo magnético, o que
garante excelente detecção em todos os pontos internos das bobinas
detectoras. Possui ainda dois canais transmissores e dois canais receptores,
que permitem a identificação da zona em que o metal está transpondo o
detector, facilitando assim o trabalho dos vigilantes.
Este equipamento possui um painel (RX) com antenas receptoras e um painel
(TX) com antenas transmissoras, que forma um arco Detector de Metais.
No momento que o detector de metais é ligado a uma corrente elétrica e
posto em funcionamento ele emite campos elétricos de baixa intensidade
com direção do painel (TX) aos receptores painéis (RX). Portanto o campo
elétrico fica distribuido com uniformidade em toda extensão do portal.
Os receptores analisam os sinais e identificam a presença de metais em
movimento, disparado alarme sonoro e alarme visual indicando a localização
aproximada do mesmo.
Os metais são classificados como ferros ou não ferrosos, este equipamento
detecta ambos e com a possibilidade de ajustar o que melhor adapta a
necessidade discriminando objetos pessoais das armas fogo.
Cada receptor corresponde a uma área, portanto quanto maior número de
áreas mais precisa a localização de pequenos objetos.
A sensibilidade é ajustável independente por áreas, portanto, a sensibilidade
no pé pode ser diferente na cabeça.
Toda linha de detectores de metais ATTO MAG XXI 600 são digitais, possuem
contadores de fluxo, comunicação com computador PC, gerando relatórios
eventos com data e horário.
Normas e laudos de Operação
Adequado NIJ 0601-02 – CE – NBR 14136
Laudo CIENTEC Não oferece risco a portadores marca- passo.
Laudo CIENTEC Performance Detector de Metais MAG XXI 600.
Laudo CIENTEC Performance em variação climática
Alimentação
90v a 240v VCA Fonte Chaveada Full range.
Consumo 30W .
Cabo de força tomada padrão NBR 14136.
Eletrônica
Placas PCI fibra vidro.
Componentes SMD.
Gabinete modular.
Sistema
Digital microprocessado.
Sistema four Conectt. possibilita a execução varias tarefas ao mesmo
tempo. Ex: Ajustar sensibilidade e continuar detectando.
Interfase Comunicação PC.
Frequência operação múltipla 1Khz a 10Khz.
Nível de segurança
Alta.
Senhas acesso
4 Operadores
1 Técnica
Número de zonas
De 1 a 15 zonas ( Definir no pedido.)
Alarme
Visual.
Sonoro.
Barra leds.
Em toda extensão da coluna.
Auto diagnose
Monitora operação Detector.
Contadores
Número de detecção.
Número de entradas e saídas.
Sensibilidade 250 níveis por áreas.
Auto-programação de sensibilidade.
Programa nível segurança 1 – 2 – 3.
Seleção de metais, ferrosos e não ferrosos.
Senha de acesso alfanumérica sendo 4 operador 1 técnica.
Senha de acesso com permissões configuráveis por níveis através PC.
Relógio data e hora.
Habilita relé.
Contadores entrada saída e detecções com estatística e relatório.
Bargraf ativo na tela por zona ou somatório.
Alarme sonoro: Volume, tom, tempo.
Alarme bitonal pequeno objeto tom 1 grande objeto tom 2.
Canais de frequências: 20 técnico, 50 fábrica.
Memória de programas. Vinte com ajuste sensibilidade e tipo de metais.
podendo colocar em agendamento por datas e horários para operação.
Configuração IP para comunicação PC.
Idiomas: português, inglês, espanhol.
Filtros digitais: Velocidade e frequência.
